TFG6800系列函數/任意波形發生器

主要特點：

1. 采樣速率250MSa/s,幅度分辨率16bits

2. 任意波波形長度16M點

3. 方波的邊沿時間W4.2ns > 8位/秒計數器可測量頻率、周期、脈寬、占空比

4. 7英寸彩色TFT觸摸屏，像素：800x480

5. 可選配物聯網接口、2倍8W功率放大器

主要技術指標：

標準配件：

電源線 BNC測試電纜  說明書光盤

選件：溫補晶振  功率放大器  物聯網接口  天線

  TFG6800 系列函數/任意波形發生器采用直接數字合成技術（DDS）, 大規模集成電路（FPGA），采樣速率達到 250MSa/s。具有優異的技術指標和強大的功能特性，使您能夠快速地完成各種測量工作。7 英寸彩色液晶屏可以顯示出波形圖和多種工作參數，電容式觸摸屏以及簡單易用的鍵盤、旋鈕更便于儀器的操作。TFG6800 系列函數/任意波形發生器共有165種內建波形：

有標準波形7種Standardwave：01 正弦波 Sine 、02 方波 Square、03 鋸齒波 Ramp 、04 脈沖波 pulse、05 噪聲波 Noise 、06 直流 DC、07 偽隨機碼 PRBS。

數學波形38種 Math：08 余弦 Cosine 、09 正切 Tangent、10 余切 CoTangent 、11 反正弦 ArgSine、12 反余弦 ArcCos 、13 反正切 ArcTan、14 反余切 ArcCoTan 、15 雙曲正弦 SineH、16 雙曲余弦 CosinH、 17 雙曲正切 TangentH、18 雙曲余切 CoTangentH 、19 反雙曲正弦 ArcSineH、20 反雙曲余弦 ArcCosinH 、21 反雙曲正切 ArcTangentH、22 誤差函數Erf 、23 互補誤差函數 Erfc、24 正半矢 HaverSine 、25 Sinc Sinc、26 指數升 ExpRise、27 指數降 ExpFall、28 對數升 LogRise 、29 對數降 LogFall、30 正平方 PosSquare 、31 負平方 NegSquare、32 正立方 PosCube 、33 負立方 NegCube、34 平方根 SquareRoot、35 正倒數 PosRecipro、36 負倒數 NegRecipro、37 正負倒數 PNRecipro、38 二階倒數 BiRecipro、 39 正半圓 PosSemicirc、40 負半圓 NegSemicirc 、41 高斯 Gaussian、42 麥克斯韋 Maxwell、 43 洛倫茲 Lorentz、44 拉普拉斯 Laplace、 45 貝塞爾 Besell。

線性波形 36 種 Linear：46 正脈沖 PosPulse、 47 負脈沖 NegPulse、48 正負脈沖 PN_Pulse 、49 正雙脈沖 PosBiPulse、50 負雙脈沖 NegBiPulse 、51 正負雙脈沖 PNBiPulse、52 正多脈沖 PMulPulse、53 負多脈沖 NMulPulse、54 正負多脈沖 PNMulPulse、55 寬脈沖 WidePulse、56 窄脈沖 NarrowPulse、57 寬窄脈沖 WiNaPulse、58 高低脈沖 HiLoPulse、  59 升脈沖 RisePulse、60 降脈沖 FallPulse、 61 升降脈沖 RiFaPulse、62 正三角脈沖 PosTriangl 、63 負三角脈沖 NegTriangl、64 正負三角脈沖 PNTriangl 、65 高低三角 HiLoTri、66 低高三角 LoHiTri、 67 正升鋸齒 PosRiseRamp、68 正降鋸齒 PosFallRamp 、69 升降鋸齒 RiFaRamp、70 負升鋸齒 NegRiseRamp 、71 負降鋸齒 NegFallRamp、72 降升鋸齒 FaRiRamp 、73 梯形 Trapezia、74 升階梯 RiseStair、  75 降階梯 FallStair、76 升降階梯 RiFaStair 、77 升階梯鋸齒 RiStariRamp、78 降階梯鋸齒 FaStariRamp 、79 尖頂塔 Spiry、80 燕子 Swallow、 81 椅子 Chair。

組合波形 40 種 Combine：82 正全波正弦PAllSine、83 負全波正弦 NAllSine、84 正半波正弦 PHalfSine、85 負半波正弦 NHalfSine、86 幅度單切割 SiAmplCut、87 幅度雙切割 BiAmplCut、88 相位單切割 SiPhaselCut、89 相位雙切割 BiPhaselCut、90 正弦加脈沖 SinePulse、91 正弦加噪聲 NoisePulse、92 二次諧波 BiHarmo 、93 三次諧波 TriHarmo、94 四次諧波 FourthHarmo 、95 五次諧波 FifthHarmo、96 正弦調頻 SineFM 、97 正弦調幅 SineAM、98 方波調幅 SquareAM、99 噪聲調幅 NoiseAM、100 脈沖調寬 PulsePWM 、101 正弦 FSK SineFSK、102 正弦 OSK SineFSK 、103 正弦 PSK SinePSK、104 正弦 SUM SineSum、 105 正弦掃描 SineSweep、106 正弦幅度升 AmplInc 、107 正弦幅度降 AmplDec、108 噪音猝發 BurstNoise、 109 正弦猝發 BurstSine、110 低通濾波 LowPass 、111 高通濾波 HighPass、112 帶通濾波 BandPass 、113 陷阱濾波 BandPit、114 脈沖振鈴 PulseOSC、115 脈沖過沖 PulseOver、116 正負半圓 PNCircle 、117 大理三塔 Tripagoda、118 燭光火焰 Candela、119 指數加方波 ExpSquare、120 指數加正弦 ExpSine 、121 正切加平方根 TanSquRoot。

窗函數 12 種 Window：122 漢寧窗 Hanning、123 Barth 窗 Barthanning、124 帕曾窗 Parzen、125 Nuttal 窗 Nuttal、126 凱瑟窗 Kaiser 、127 高斯窗 Gaussian、128 平頂窗 FloatTop、129 Bohman 窗 Bohman、130BlackManH 窗 BlackManHarris 、131 布萊克曼窗 BlackMan、132 巴特利特窗 Bartlett 、133 三角窗 Trigangular。

特殊波形 32 種 Special：134 正切反正切 TanArcTan 、135 倒數反倒數 ReciInvReci、136 諧波反諧波 HarmInvHarm、137 倒數加諧波 BiReciHarm、138 倒數加半圓 BiReciCircle、 139 立方加高斯 CubeGause、140 正切加諧波 TanHarm 、141 半二階倒數 HalfBiReci、142 充電曲線 Charge 、 143 應力曲線 Stress、144 多次諧波 MulHarm 、 145 諧振曲線 Syntony、146 環繞聲 Stereo、 147 降雨量 RainFall、148心電圖1 Cardiac1 、149 心電圖 2 Cardiac2、150 附近地震 NearQuake 、151 遠方地震 FarQuake、152 人工爆破 Blast 、153 工程震動 Shake、154 山水畫卷 LandScape、155 夏日白云 Cloud、156 雙峰駱駝 Camel 、157 用戶波形 1 User_Arb1、158 用戶波形 2  User_Arb2 、159 用戶波形 3 User_Arb3、160 用戶波形 4 User_Arb4、 161 用戶波形 5 User_Arb5、162 用戶波形 6 User_Arb6 、163 用戶波形 7 User_Arb7、164 用戶波形 8  User_Arb8 、165 用戶諧波 User_Harm。

主要特性：

? 輸出通道：具有兩個輸出通道，兩個通道特性相同。

? 頻率特性：頻率精度 20ppm。

? 幅度偏移：幅度和偏移精度 1％，分辨率 1mVpp。

? 內建波形：具有正弦波、方波、指數、對數等 165 種波形。

? 方波鋸齒波：可以設置精確的方波占空比和鋸齒波對稱度。

? 脈沖波：可以設置精確的脈沖寬度和邊沿時間。

? 雙脈沖波：可以分別設置兩個脈沖的脈沖寬度和兩個脈沖之間的間隔時間。

? 相位特性：可以設置輸出信號相對于同步信號的相位和極性。

? 調制特性：可以輸出 FM、AM、PM、PWM、SUM、FSK、ASK 等 13 種調制信號。

? 猝發輸出：可以輸出設定周期數的猝發信號和門控輸出信號。

? 頻率掃描：可以輸出線性頻率掃描和對數頻率掃描信號。

? 頻率序列：可以輸出高速跳變的頻率序列。

? 合成諧波：可以合成多次諧波，各次諧波的幅度和相位可設置。

? 任意波形：采用逐點輸出方式，保證波形的任何細節不會丟失。

? 波形編輯：任意波形編輯可以使用鍵盤編輯功能和計算機編輯軟件。

? 波形序列：可以輸出不同波形長度和周期循環次數的波形序列。

? 通道耦合：各通道的頻率、幅度和偏移設置參數可相互耦合。

? 存儲特性：可存儲和調出多組儀器工作狀態參數,多個用戶任意波形。

? 同步輸出：在各種功能時具有和功能相應的同步信號輸出。

? 外部調制：在 FM、AM、PM、PWM、SUM 調制時可使用外調制。

? 外部觸發：在鍵控、掃描、猝發、雙脈沖、頻率和波形序列時可使用外觸發。

? 外部時鐘：可以檢測和使用外部基準時鐘，內部基準時鐘可以輸出。

? 計數器：分辨率 8 位/秒，可以測量外部信號的頻率、周期、脈寬、占空比。

? 觸摸屏：電容式觸摸屏，可以使操作更方便。

? 計算功能：可以選用頻率值或周期值，幅度峰峰值、有效值或 dBm 值。

? 通訊接口：配置 USB 設備接口，U 盤存儲器接口、LAN 接口。

? 溫補晶振（選件）：精度±1ppm，老化率±1ppm/年。

? 功率放大器（選件）：2 倍功率放大器，最大輸出功率 8W（8Ω）。

? 物聯網接口（選件）：基于 LoRa 低功耗局域網無線標準。

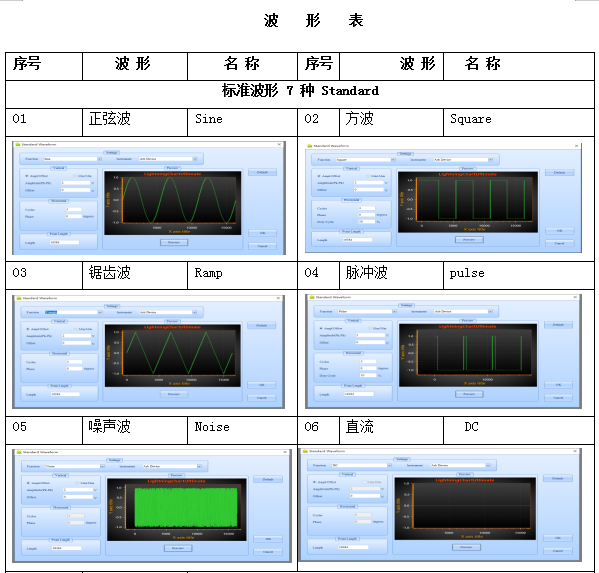

波形選擇：儀器共有 165 種內建波形，如下表。

如詳細了解其他波形圖，請點擊波形技術應用庫元素周期表進行下載查看。

表中 01～07 號為常用的標準波形。

08～156 號是固定波形，可在各種場合選擇使用，還可提供給用戶作為編輯任意波形的素材。

157～164 號是 8 個用戶編輯任意波形，用來存儲用戶自己編輯的任意波形。

165 號是諧波波形，用來存儲用戶自己編輯的諧波波形。

按【Arb】鍵，然后按〖內建波形〗鍵，顯示出波形選擇菜單，分為“標準波形”、“數學波形”、“線性波形”、“組合波形”、“窗函數”和“特殊波形”6 個類型， 按相應的菜單軟鍵選擇一種類型，進入該類型的波形列表，選擇需要的波形，然后按〖確定〗軟鍵，輸出端口就會輸出所選中的波形，同時在波形顯示區會顯示該波形的示意圖。

按〖返回〗軟鍵，將退出內建波形選擇菜單。

波形示意圖只是一種簡單的模擬圖形，分辨率很低，失真也較大。儀器輸出的真實波形，需要使用示波器從輸出端口進行觀察和測試。

使用準備

開箱檢查：

仔細檢查儀器及附件是否齊備完好，如果發現包裝箱嚴重破損，請先保留，直至儀器通過性能測試。如有缺損，請與銷售部門聯系。

接通電源：

儀器在符合以下的使用條件時，才能開機使用。電壓：100～240V 50/60Hz ±10  100～120V 400Hz ±10%

溫 度 ：0～40℃ 濕 度 ：＜80％

將電源插頭插入交流 100～240V 帶有接地線的電源插座中，按下后面板上電源插座下面的電源總開關，儀器前面板上的電源按鈕燈開始閃爍，表示已經與電網連接，但此時儀器仍處于關閉狀態。按下前面板上的電源按鈕，電源接通， 儀器進行初始化，裝入開機狀態參數，進入正常工作狀態，并顯示各項工作參數。

警告：為保障操作者人身安全，必須使用帶有安全接地線的三孔電源插座。

另外，與儀器連接的其它用戶設備，其接地線必須和儀器的接地線可靠連接，否則可能會造成儀器的損壞。

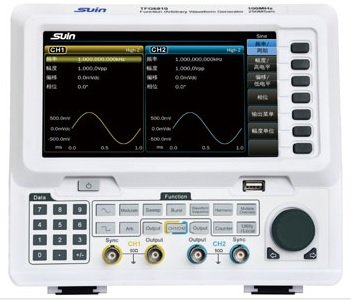

前后面板

1. 顯示屏  2. 電源按鈕  3. 功能鍵  4. 數字鍵  5. CH1、CH2輸出  6. CH1、CH2同步輸出  7.方向鍵  8.調節旋鈕  9. U盤插座  10. 菜單軟鍵

1.10MHz 時鐘輸入輸出  2. CH1、CH2調制輸入\觸發輸入輸出  3. 計數器輸入

4. LAN口  5. USB 設備接口  6. LoRa 天線接口  7. 保護地端子  8. 電源總開關  9. 電源插座

鍵盤顯示

鍵盤說明：儀器有 28 個按鍵，其中有固定含義的按鍵，用符號【】表示，用來選擇功能、數據輸入、移動光標和切換輸出等；顯示屏的右邊還有 7 個空白鍵，其含義隨著操作菜單的不同而變化，稱為“軟鍵”，用符號〖〗表示。鍵盤說明如下：

【CH1/CH2】鍵：通道選擇鍵。

【0】【1】【2】【3】【4】【5】【6】【7】【8】【9】鍵：數字輸入鍵。

【.】鍵：小數點輸入鍵。

【+/-】鍵：符號輸入鍵。

【＜-】鍵：光標位左移和退格鍵。

【-＞】鍵：光標位右移鍵。

【Modulate】鍵：選擇調制模式。

【Sweep】鍵：選擇掃描模式。

【Burst】鍵：選擇猝發模式。

【Multiple Channels】鍵：選擇多通道操作模式。

【Counter】鍵：選擇計數器模式

【Harmonic】鍵：選擇諧波功能。

【W(wǎng)aveform Sequence】鍵：選擇波形序列功能。

【Utility】鍵：系統設置鍵。

【Local】鍵：在儀器處于程控狀態時，返回本地，這個鍵是和 Utility 復合在一起的。

【Arb】鍵：選擇內置的其它波形或者任意波功能。

【Output】鍵：打開/關閉輸出。

〖 〗空白鍵：操作軟鍵，用于菜單和單位選擇。

顯示說明：儀器的顯示屏分為 3 個區域，顯示屏的上側是公司 logo 和狀態信息區域，顯示屏的中間為工作參數和波形示意圖區域，顯示屏的右側為菜單區域。顯示界面如下圖。

1.工作參數  2.波形示意區  3.操作菜單 4.狀態信息

數據輸入

菜單操作：顯示屏右側為操作菜單，按菜單軟鍵可以選中一個菜單項，被選中的菜單項背景色變亮，如果一個菜單呈現灰色，表示在當前功能下該菜單不能使用。

多數菜單都對應一項參數，按下菜單軟鍵，相對應的參數背景色會變亮，可以使用數字鍵或旋鈕對該參數進行設置和修改，菜單界面如下圖。

使用軟鍵可以完成的功能，都可以使用觸摸屏來完成，例如設置相位參數，可以點擊菜單區域中的“相位”來選中，也可以點擊工作參數區域中的“相位”來選中。為了描述的簡單，在下文中都是使用“軟鍵”來描述，不再重復提及“觸摸屏”。

鍵盤輸入：如果一項參數被選中，該參數背景色變亮。使用數字鍵、小數點鍵和負號鍵可以輸入數據。在輸入過程中如果有錯，在按單位鍵之前，可以按

【＜-】退格鍵逐一刪除,也可以按〖取消〗軟鍵取消本次數據輸入操作。數據輸入完成以后，須按單位鍵確認，這時輸入數據才能生效，顯示界面如下圖。

數字、小數點和負號只能用鍵盤輸入，不能使用觸摸屏輸入。

旋鈕調節：在實際應用中，有時需要對信號進行連續調節，這時可以使用調節旋鈕。當一項參數被選中，除了給參數加入背景色之外，還會有一個數字底下有一白色的橫線，稱作光標位。按移位鍵【＜-】或【-＞】，可以使光標位左右移動，面板上的旋鈕為調節旋鈕，向右轉動旋鈕，可使光標位的數字連續加一，并能向高位進位。向左轉動旋鈕，可使光標位的數字連續減一，并能向高位借位。使用旋鈕輸入數據時，數字改變后即刻生效，不用再按單位鍵。光標位向左移動，可以對數據進行粗調，光標位向右移動，可以對參數進行細調，顯示界面如下圖。

輸入方式選擇：對于已知的數據，使用數字鍵輸入較為方便，而且不管數據變化多大，都能一次到位，沒有中間過渡性數據產生。對于已經輸入的數據進行局部修改，或者需要輸入連續變化的數據進行觀測時，使用調節旋鈕較為方便。操作者可以根據不同的應用要求靈活選擇。

基本操作

通道選擇：按【CH1/CH2】鍵，可以循環選擇當前允許設置的通道。

按【Output】鍵可以循環開通或關閉前面板上對應端口的輸出信號。按鍵下的指示燈點亮?xí)r為輸出開通狀態，指示燈滅時為輸出關閉狀態。

參數設置界面切換：啟動調制功能后，按當前點亮的載波波形鍵進入載波參數界面，可以設置載波的參數， 再次按【Modulate】鍵，進入調制參數設置界面，可以設置調制信號的參數。當載波波形為正弦波時需要按【～】鍵，為其它波形時按【Arb】鍵。其它功能下的參數界面切換也是相同的。1.5.3 波形選擇：儀器有 2 個波形可以通過按鍵直接選擇，是正弦波和方波，

其它波形需要按【Arb】鍵調出內建波形菜單后再選擇。波形分為標準波形、數學波形、線性波形、組合波形、窗函數、特殊波形 6 種類型。

按其中一個類型軟鍵，可以打開這個類型所包含的波形列表。

波形表中總有一個波形的左邊帶有一個黃色的小三角，表示該波形將被選中， 使用旋鈕移動小三角，可以選中任意一個波形，按〖確定〗軟鍵，顯示屏上會顯示出該波形的名稱和波形示意圖， 同時選擇的波形會出現在輸出端口。按〖返回〗軟鍵，退出波形選擇界面，返回到當前功能界面。波形選擇界面如下圖。

在選擇波形時，使用觸摸屏更方便，在波形選擇界面直接點擊需要的波形就可以完成波形的選擇。

占空比設置：如果選擇了方波，要將占空比設置為 20％，可按下列步驟操作：

按〖占空比〗軟鍵，占空比參數的背景色變亮。

按數字鍵【2】【0】輸入?yún)?shù)值,按〖％〗軟鍵，占空比參數顯示 20.0000％， 儀器按照新設置的占空比參數輸出。

也可以使用旋鈕和【＜-】【-＞】鍵連續調節輸出波形的占空比。

頻率設置：如果要將頻率從 1kHz 設置為 2.5kHz，可按下列步驟操作：

按〖頻率/周期〗軟鍵，選擇“頻率”，頻率參數的背景色變亮。

按數字鍵【2 】【? 】【5 】輸入?yún)?shù)值, 按〖kHz 〗 軟鍵, 頻率參數顯示為 2.500,000,000kHz，儀器按照設置的頻率參數輸出。顯示界面如下圖。

也可以使用旋鈕和【＜-】【-＞】鍵連續調節輸出波形的頻率。

幅度設置：如果要將幅度設置為 1.5Vrms，可按下列步驟操作：

按〖幅度/高電平〗軟鍵，選擇“幅度”，幅度參數的背景色變亮。

按數字鍵【1 】【? 】【5 】輸入?yún)?shù)值, 按〖Vrms 〗軟鍵, 幅度參數顯示為1.500,0 Vrms，儀器按照設置的幅度參數輸出，顯示界面如下圖。

也可以使用旋鈕和【＜-】【-＞】鍵連續調節輸出波形的幅度。偏移設置：如果要將直流偏移設置為-500mVdc，可按下列步驟操作：

按〖偏移/低電平〗軟鍵，選擇“偏移”，偏移參數的背景色變亮。

按數字鍵【-】【5】【0】【0】輸入?yún)?shù)值，按〖mVdc〗軟鍵，偏移參數顯示為-500,0mVdc，儀器按照設置的偏移參數輸出，顯示界面如下圖。

也可以使用旋鈕和【＜-】【-＞】鍵連續調節輸出波形的直流偏移。

幅度調制： 如果要輸出一個幅度調制波形， 載波為正弦波， 頻率10kHz，幅度 1Vpp，偏移 0Vdc，調制深度 80％，調制頻率 100Hz，調制波形為鋸齒波，可按下列步驟操作：

按【Modulate】鍵，進入調制模式，工作模式顯示為 Mod。按〖調制類型〗軟鍵，顯示出調制類型菜單。按〖AM〗軟鍵，調制類型顯示為 AM，波形示意圖顯示為調幅波形，同時顯示出幅度調制菜單。

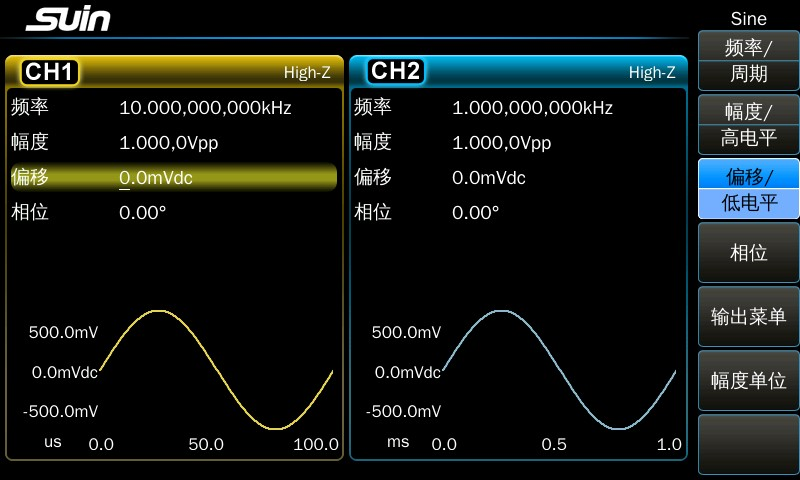

按【  ～  】鍵，進入載波參數設置，按〖頻率〗軟鍵，將載波頻率設置為10kHz。按〖幅度〗軟鍵，將載波幅度設置為 1Vpp。按〖偏移〗軟鍵，將載波偏移設置為 0Vdc.

顯示界面如下圖。

按【Modulate】鍵，再次進入幅度調制菜單，按〖調制深度〗軟鍵，將調制深度設置為 80％。

按〖調制頻率〗軟鍵，將調制頻率設置為 100Hz。

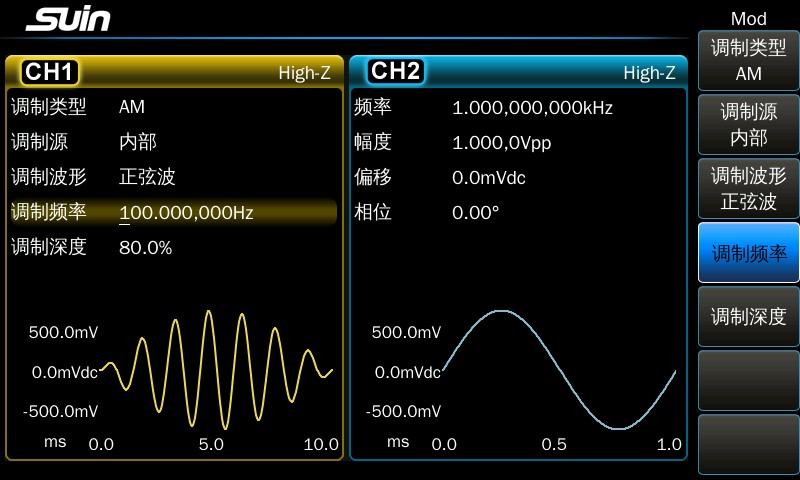

按〖調制波形〗軟鍵，進入波形選擇菜單，按〖鋸齒波〗軟鍵，將調制波形設置為鋸齒波，儀器按照設置的調制參數輸出一個調幅波，顯示界面如下圖。

也可以使用旋鈕和【＜-】【-＞】鍵連續調節各調制參數。

疊加調制：如果要在輸出波形上疊加鋸齒波，疊加幅度為 50％，可按下列步驟操作：

按【Modulate】鍵，按〖調制類型〗軟鍵，顯示出調制類型菜單，按〖Sum〗軟鍵，調制類型顯示為 Sum，波形示意圖顯示為疊加波形，同時顯示出疊加調制菜單。

按〖疊加幅度〗軟鍵，將疊加幅度設置為 50％。

按〖調制波形〗軟鍵，進入波形選擇菜單，按〖鋸齒波〗軟鍵，將調制波形設置為鋸齒波，儀器按照設置的調制參數輸出一個疊加波形，顯示界面如下圖。

也可以使用旋鈕和【＜-】【-＞】鍵連續調節各調制參數。

頻移鍵控：如果要輸出一個頻移鍵控波形，跳變頻率為 300Hz，鍵控速率為 50Hz，可按下列步驟操作：

按【Modulate】鍵，按〖調制類型〗軟鍵，顯示出調制類型菜單，按〖FSK〗

軟鍵，調制類型顯示為 FSK，波形示意圖顯示為頻移鍵控波形，同時顯示出頻移鍵控菜單。

按〖跳變頻率〗軟鍵，將跳變頻率設置為 300Hz。

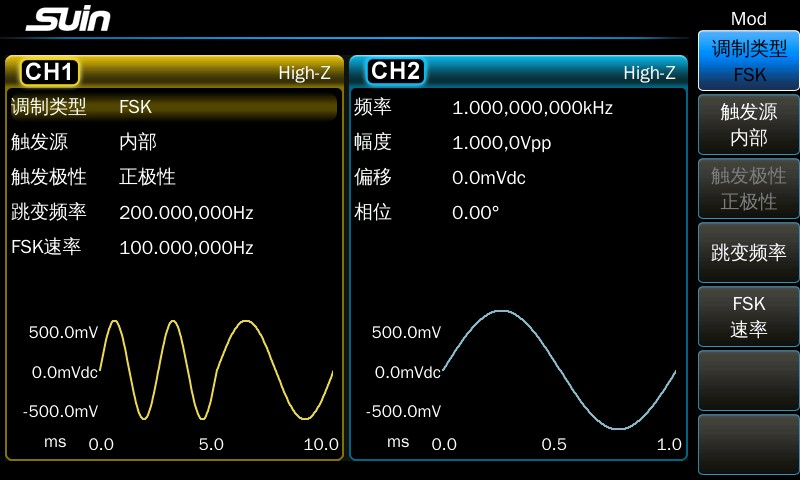

按〖FSK 速率〗軟鍵，將跳變速率設置為 50Hz，儀器按照設置的調制參數輸出一個 FSK 波形，界面顯示如下圖。

也可以使用旋鈕和【＜-】【-＞】鍵連續調節跳變頻率和鍵控速率。

頻率掃描：如果要輸出一個頻率掃描波形，掃描周期時間為 5 秒，掃描模式為對數掃描，可按下列步驟操作：

按【Sweep】鍵，進入掃描模式，工作模式顯示為 Sweep，并顯示出頻率掃描波形示意圖，同時顯示出頻率掃描菜單。

按〖掃描時間〗軟鍵，將掃描時間設置為 5s。

按〖掃描模式〗軟鍵，將掃描模式選擇為“對數”。

儀器按照設置的掃描參數輸出掃描波形。顯示界面如下圖。

猝發輸出：如果要輸出一個猝發波形，猝發周期 10ms，猝發計數 5 個周期，連續或手動單次觸發，可按下列步驟操作：

按【Burst】鍵，進入猝發模式，工作模式顯示為 Burst，并顯示出猝發波形示意圖，同時顯示出猝發菜單。

按〖猝發周期〗軟鍵，將猝發周期設置為 10ms。

按〖N 循環〗軟鍵，將猝發循環周期數設置為 5，波形圖不顯示實際周期數。

按〖猝發模式〗軟鍵，將猝發模式選擇為“觸發”。按〖觸發源〗軟鍵，將觸發源選擇為“內部”。

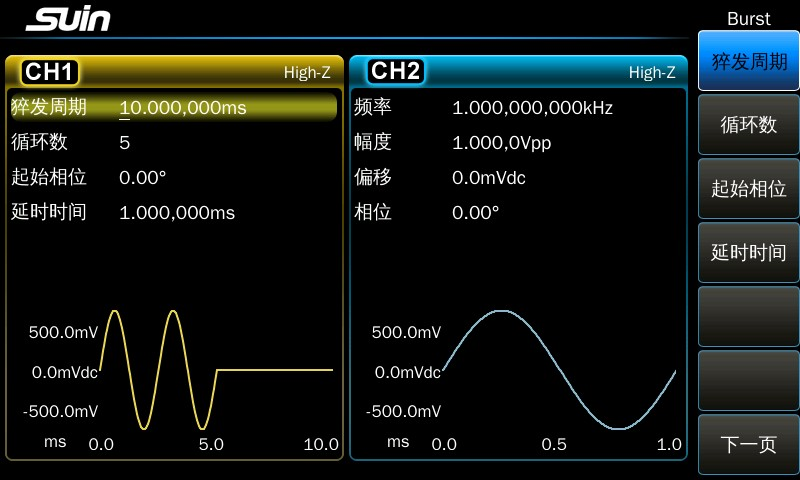

儀器按照設置的參數輸出猝發波形。顯示界面如下圖。

按〖觸發源〗軟鍵，將觸發源選擇為“手動”。

按〖手動觸發〗軟鍵，每按一次，儀器輸出 5 個周期波形。

頻率耦合： 如果要使兩個通道的頻率相耦合（聯動），可按下列步驟操作：

按【Multiple Channels】鍵，進入通道耦合模式，顯示出通道耦合菜單。按〖頻率耦合〗軟鍵，將頻率耦合選擇為“開啟”。

按【CH1/CH2】鍵，進入連續工作模式。改變通道 1 的頻率值，通道 2 的頻率

值也隨著變化，兩個通道的頻率始終相等，此時通道 2 的頻率不能設置。

按【Multiple Channels】鍵，再按〖頻率耦合〗軟鍵， 將頻率耦合選擇為“關閉”，此時兩個通道的耦合斷開，恢復為相互單獨狀態。
